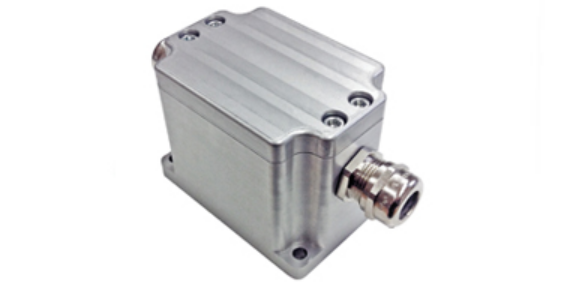

POSITAL陀螺測斜儀 ACE-360-1-S301-V02-AW

POSITAL陀螺測斜儀

ACE-360-1-S301-V02-AW

測斜儀優點：

       1、選用航天軍品級陀螺及進口傾角傳感器,體積小、可靠性高、零點漂移小，抗震性高，自尋北。

       2、不用電纜、攜帶維修方便，測量點數深度任意設定。

       3、軟件操作簡單，測量報表及圖形直接打印輸出。

產品參數

使用范圍       單軸方向位置和水平測量

測量范圍       360°

絕對精度       ±0.10°

分辨率    0.044°

電源電壓       10 – 30 VDC

功耗       ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC

外殼防護等級       IP65/IP67

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

外殼材料       鋁

重量       650 g (1.43 lb)

接口       SSI 格雷碼

連接類型       電纜 10 m

最小彎曲半徑       50 mm (2 in) 固定, 100 mm (4 in) 彎曲

電氣連接       Approval      CE + ATEX Zone 1 & 21 (Oil+Gas)

測斜儀產品應用：

       1、準確測定對接孔、定向射孔、凍結孔、角和方位角，確定鉆孔在地下空間的位置，磁鐵礦或鐵套管內測量?jī)A角的準確性。

       2、應用于礦井井下水平中深孔的傾角以及深度的測量，也可用于測量土石壩、面板壩、巖土邊坡以及土建基坑路基等結構物的垂直水平位移。
